Кабель АВБбШв на 0,66 кВ, 1 кВ (ГОСТ 16442-80), АВБбШнг, АВБбШзнг на 0,66 кВ, 1 кВ (ТУ 16.К01-37-2003)
Силовой кабель с алюминиевыми жилами, с ПВХ изоляцией с защитным покровом типа БбШв (з- с заполнением, нг - пониженной горючести) предназначен для передачи и распределения электроэнергии в стационарных установках на
номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц.
Одножильный кабель используется в сетях постоянного напряжения.
Применяется для прокладки в земле (траншеях), помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям.
Кабель марки АВБбШзнг применяется для электроснабжения электроустановок, требующих уплотнения кабелей при вводе в электрооборудование.
Кабель марки АВБбШв не распространяет горение при одиночной прокладке.
Кабель марки АВБбШнг, АВБбШзнг не распространяет горение при прокладке в пучках.

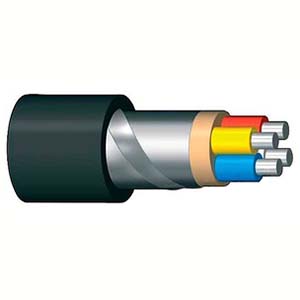

Конструкция и материалы
- Токопроводящая жила - алюминиевая 1 или 2 класса по ГОСТ 22483:
- однопроволочная круглая (обозначение "ок" в наименовании);
- однопроволочная секторная (обозначение "ос");
- многопроволочная круглая (обозначение "мк");
- многопровлочная секторная (обозначение "мс").
- Изоляция из поливинилхлоридного пластиката (ПВХ).
Изолированные жилы многожильных кабелей имеют отличительную расцветку.
Изоляция нулевых жил выполняется голубого цвета.
Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
- Скрутка - изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены.
Двухжильные кабели имеют жилы одинакового сечения, трех-, четырех- и пятижильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).
- Поясная изоляция в кабелях с защитным покровом типа БбШв выпрессована из ПВХ пластиката, в кабелях марки АВБбШнг - из ПВХ пластиката пониженной горючести.
Поверх скрученных жил в кабелях марок АВБбШзнг с круглыми и секторными жилами наложена выпрессованая поясная изоляция из поливинилхлоридного пластиката пониженной горючести, которая должна заполнять промежутки между изолированными жилами.
- Защитный покров - типа БбШв:
- броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
- защитный шланг выпрессованный из ПВХ пластиката, в кабелях марки АВБбШнг, АВБбШзнг из ПВХ пластиката пониженной горючести.
Технические характеристики
| Климатическое исполнение | УХЛ и Т, категории размещения 1 и 5 (ГОСТ 15150-69) |
| Диапазон температур эксплуатации, °С | -50... +50 |
| Относительная влажность воздуха при температуре до +35 °С, % | до 98 |
| Температура при прокладке и монтаже без предварительного подогрева, не ниже, °С | -15 |
| Минимальный радиус изгиба при прокладке, наружных диаметров | 15 (одножильный) / 7,5 (многожильный) |
| Номинальная частота, Гц | 50 |
| Испытательное переменное напряжение частотой 50 Гц (продолжительность испытания 10 мин.), кВ |
3 (на напряжение 0,66 кВ) / 3,5 (на напряжение 1 кВ) |
| Длительно допустимая температура нагрева жил при эксплуатации, °С | +70 |
| Продолжительность короткого замыкания, не более, секунд | 4 |
| Допустимый нагрев жил в аварийном режиме, не более, °С | +80 |
| Продолжительность работы в аварийном режиме, не более, часов в сутки | 8 |
| Продолжительность работы в аварийном режиме за срок службы, не более, часов | 1000 |
| Строительная длина для сечений основных жил, м | 450 (2,5 - 16 кв.мм); 300 (25 - 70 кв.мм); 200 (от 95 кв.мм и выше) |
| Срок службы, лет | 30 |
Коды ОКП
- 35 2222 41 - кабели АВБбШв на 660 В;
- 35 3771 57 - кабели АВБбШв на 1000 В;
- 35 3771 09 - кабели АВБбШнг, АВБбШзнг на 1000 В.
Преимущества
- Доставка по всей России
- -5% при заказе на сайте
- Более 200 000 товаров в ассортименте
- Профессиональная консультация
- Кабель БЕЗ опасности
- Качество по ГОСТу
|
Бренд
|
Кавказкабель |
|
Бронированный
|
Да |
|
СрокГарантии, мес
|
60 |
|
Количество основных жил
|
4 |
|
Марка изделия
|
АВБшв |
|
Материал проводника
|
алюминий |
|
Паспорт на единицу продукции
|
Да |
|
Номинальное напряжение, кВ
|
1 |
|
Номинальное сечение основных жил, мм2
|
70 |
|
Цвет оболочки
|
черный |
-
