Автомат 3Р 80А 35кА ВА-99М PROxima EKF

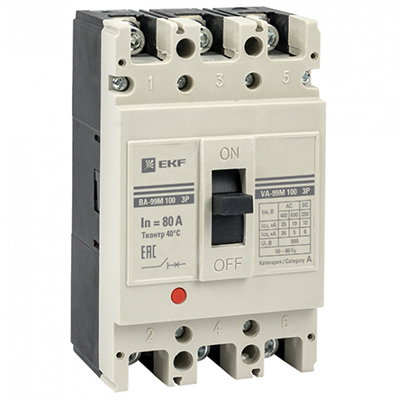

Выключатель автоматический ВА-99М 100/80А 3Р 35кА EKF PROxima

Автоматические выключатели EKF типа ВА-99М серии PROxima предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий электроустановок жилого и гражданского строительства, на производственных площадках, электроподстанциях, в распределительных пунктах, щитовом электрооборудовании с номинальным рабочим напряжением до 400 В переменного тока частотой 50 Гц с токами от 16 до 1600 А.

Применение

• Устанавливаются в качестве вводных автоматических выключателей в электрощите.
• Применяются для защиты цепей электродвигателей, защиты отходящих линий, в том числе в ГРЩ, ЩС, ЩР.

• Используются в схемах автоматического включения резервного питания, с секционированием (на 3 выключателях) и без секционирования.
• ВА-99М габаритов 400, 630, 800, 1250, 1600 дополнительно могут применяться для защиты отходящих линий на низкой стороне трансформаторных подстанций 10 / 0,4 кВ.

• Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования (дистанционные коммутации электрооборудования), в схемах диспетчеризации и энергосбережения, а также для нечастых пусков асинхронных двигателей.

Преимущества

	Магнитный расцепитель в виде катушки обеспечивает более стабильную работу по короткому замыканию.		Однородная биметаллическая пластина обеспечивает стабильность параметров во времени.
	Корпус из термостойкой пластмассы не поддерживает горение.		Простая надежная конструкция.
	Механизм мгновенной коммутации.		Внутренние токоведущие части из электротехнической меди.
	Однородные по толщине и массивные пластины - лучшие условия гашения дуги.		Максимальные возможности настройки микропроцессорного расцепителя. Настройка селективности в габаритах 100, 250, 400, 630,800. Настройка защиты по мгновенному току и току короткому замыканию.
	Присоединительные шины из электротехнической меди с покрытием серебром. Лучшая электропроводность - меньше нагрев.		Серебросодержащая композитная напайка обеспечивает низкое переходное сопротивление и высокую сопротивляемость разрушению.
	Полный ассортимент дополнительных устройств.		Возможна коммутация алюминиевым и медным проводом.

Размеры

Конструкция и материалы

• Автоматический выключатель ВА-99М выполнен в виде моноблока, состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки "Тест" - проверки механизма отключения выключателя.

• Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков.

• Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.

Технические характеристики
