Артикул:
MKK11-20-11
Код товара:
Код скопирован
858000

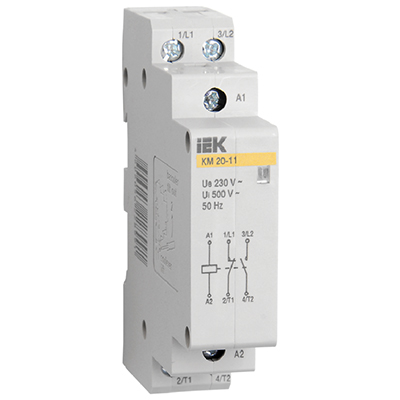

Контактор модульный КМ20-11 АС IEK (20 А, 230 В, 1НО / 1НЗ)
Контакторы модульные IEK типа КМ предназначены для коммутации слабоиндуктивных нагрузок с номинальным током до 63 А в сетях переменного тока напряжением до 400 В частоты 50 Гц.
Применяются в системах освещения, кондиционирования, вентилирования и т.д. жилых, общественных зданий и производственных помещений.
Соответствуют требованиям ГОСТ Р 51731-2001.
Преимущества
- Наличие визуальной индикации состояния главных контактов.
- Мостиковые контакты обеспечивают двойной разрыв при размыкании главных контактов.
- Высокое быстродействие (включение - 20 мс., отключение - 30 мс.).
- Совместимость размеров с изделиями модульной серии.
- Пониженный электромагнитный фон благодаря использованию магнитной системы на постоянном токе.
- Низкий уровень шума при срабатывании.
- Высокая механическая и электрическая износостойкость.
- Экономия энергии (ток удержания в 5 раз меньше пускового).
Особенности конструкции
 |
Визуальная индикация состояния главных контактов. |  |
Мостиковый контакт обеспечивает высокие электроизоляционные свойства. |
 |
Напайки на контактах выполнены из серебросодержащего материала, это повышает износоустойчивость, увеличивает срок службы, уменьшает переходное сопротивление и потери. |  |
Клеммы присоединения позволяют подключить проводники сечением от 1 до 25 кв.мм. |
 |
Повышенная надежность за счет применения многожильного проводника для присоединения обмотки катушки. |  |
Совместимость размеров позволяет установить контактор в стандартный щиток с любыми аппаратами модульной серии. |
Технические характеристики
| Артикул | MKK10-20-11 | |
| Тип изделия | контактор модульный | |
| Количество полюсов | 2 | |
| Число модулей | 1 | |
| Количество и вид контактов | 1 нормально замкнутый + 1 нормально разомкнутый | |
| Номинальное рабочее напряжение Ue, В | АС 230 | |
| Номинальная рабочая частота, Гц | 50 | |
| Номинальный рабочий ток Ie, А | категория применения АС-1 | 20 |
| категория применения АС-7а | 20 | |
| категория применения АС-7b | 9 | |
| Условный тепловой ток на открытом воздухе Ith, А | 20 | |
| Рассеиваемая мощность, Вт/полюс | 1,0 | |
| Номинальное напряжение изоляции Ui, В | 500 | |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 4 | |
| Номинальное напряжение катушки управления Uc, В | АС 230 | |
| Потребляемая мощность катушки управления, не более, В*А | 14 (включение) / 4,5 (удержание) | |
| Диапазоны напряжения управления, В | замыкание | 195... 253 |
| размыкание | 46... 172 | |
| Номинальный условный ток короткого замыкания, А | 3000 | |
| Механическая износостойкость, коммутационных циклов | 106 | |
| Электрическая износостойкость, коммутационных циклов | 0,15 х 106 | |
| Рабочее положение в пространстве | вертикальное | |
| Способ крепления | на рейку ТН35 | |
| Максимальное сечение присоединяемых одножильных проводников к зажимам главной цепи, кв.мм | 10 | |
| Возможность присоединения к контактным зажимам соединительных шин | PIN (штырь) / Fork (вилка) | |
| Максимальное сечение присоединяемых одножильных проводников к зажимам управления, кв.мм | 6 | |
| Диапазон рабочих температур, °C | -5... +40 | |
| Относительная влажность воздуха, % | 90 при +20 °C | |
| Степень защиты от пыли и влаги | IP20 | |
| Срок службы, лет | 15 (с даты ввода в эксплуатацию) | |
Схема электрическая принципиальная

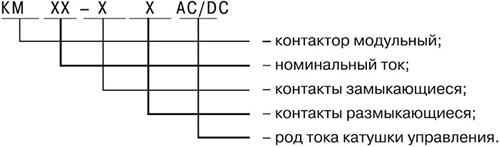

Структура условного обозначения
Преимущества
- Доставка по всей России
- -5% при заказе на сайте
- Более 200 000 товаров в ассортименте
- Профессиональная консультация
- Кабель БЕЗ опасности
- Качество по ГОСТу
|
Бренд
|
IEK |
|
Количество модулей (модульная ширина)
|
1 |
|
СрокГарантии, мес
|
60 |
|
Количество НЗ контактов
|
1 |
|
Количество НО контактов
|
1 |
|
Марка изделия
|
КМ20-11 |
|
Напряжение цепи управления, В
|
230 |
|
Номинальный ток, А
|
20 |
|
Слайдер для ручного переключения
|
Нет |
