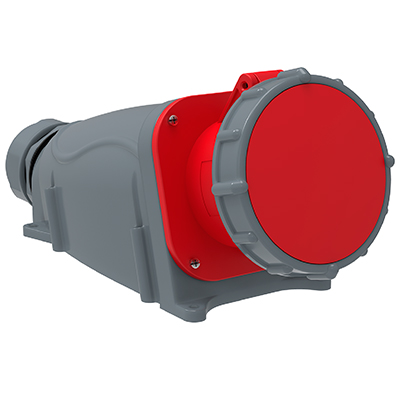

Розетка силовая стационарная 125А 3Р+РЕ+N IP67 ССИ-145 IEK Magnum

Розетка силовая стационарная ССИ-145 IEK PSN12-125-5 Magnum (125 A, 3P+PE+N, 200 - 240 / 346 - 415 В, IP67)

Силовые разъемы IEK серии Magnum предназначены для подключения строительного электрооборудования и электроинструмента, электроснабжения временных сооружений и бытовок, станков и другого промышленного оборудования, для электроснабжения спортивных сооружений и объектов культурно-массовых мероприятий, гостиниц, турбаз и т.д.

Разработаны в строгом соответствии с требованиями международных и российских стандартов и с учетом пожеланий потребителей - профессиональных электриков и монтажников.

Конструктивное решение силовых разъемов Magnum сочетает в себе лучший мировой опыт в сочетании с рядом специализированных уникальных доработок инженеров IEK.

Преимущества

• Высокая надежность и безопасность конструкции.
  Усиленная конструкция позволяет выдерживать повышенные нагрузки и жесткие условия эксплуатации.
  Пластиковые детали изготавливаются из самозатухающих материалов, с высокой прочностью, стойкостью к ударным нагрузкам, отличными диэлектрическими показателями, высокими стойкостью к изнашиванию и истиранию.
  Усиленная система присоединения проводников.
  Крышка надежно закреплена, обеспечивает защиту от попадания внутрь разъема пыли, влаги.

• Эргономичность и экологичность изделий.
  Шероховатая поверхность изделий обеспечивает удобный захват, что особенно важно при работе в неблагоприятных погодных условиях (например, при высокой влажности или отрицательных температурах).

• Максимальное удобство монтажа и демонтажа.
  Винты на корпусе расположены максимально удобно.

• Проникновение пыли предотвращено полностью.
  Защита от водяных струй и кратковременного погружения под воду до 1 м (IP67).

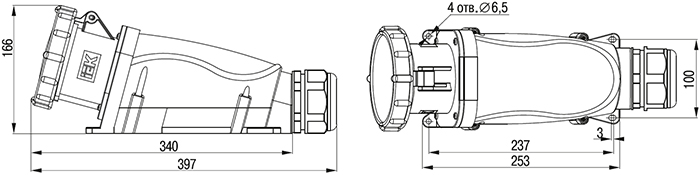

Размеры

Материалы и цвета

Особенности конструкции

	Зажимы столбчатого типа с двумя винтами направлены в одну сторону для удобства монтажа. Торцы винтов зашлифованы, что исключает перерезание жил.		На крышках розеток предусмотрен верхний рычаг и нижний зацеп для комфортного открывания крышки одной рукой.
	Цанговый зажим с сальником из эластичного материала, благодаря наличию зубцов на цангах, обеспечивает при затяжке гайки надежную фиксацию кабеля в корпусе, а также требуемую степень защиты от пыли и влаги.		Гайка для затяжки цангового зажима со шлицами для отвинчивания и завинчивания. Для упора ключа предусмотрен борт. Специальные выступы-упоры на поверхности служат для удобного закручивания гайки рукой.
	Стационарные разъемы имеют два ввода для кабеля - донный и верхний. Оба ввода снабжены пластиковыми мембранами для обеспечения степени защиты от пыли и влаги.		Разъемы на токи 63 и 125 А оснащены "пилотным" контактом, который включается после того, как другие контакты вилки соединены, а при отключении именно он размыкается первым.

Технические характеристики

Расшифровка условных обозначений

Пример: ССИ-013 Magnum.

• ССИ - силовые соединители.
• 0 - вид (0 - вилка переносная, 1 - розетка стационарная, 2 - розетка переносная (коннектор), 4 - розетка наклонная скрытой установки, 5 - вилка стационарная).
• 1 - величина тока, А (1 - 16, 2 - 32, 3 - 63, 4 - 125).
• 3 - число контактов (3 - 2P+PE; 4 - 3P+PE; 5 - 3P+PE+N).
• Magnum - серия.
