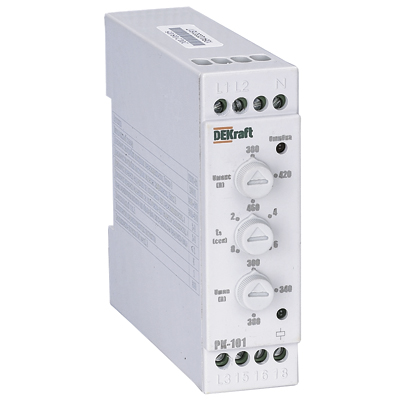

Реле контроля фаз РК-101 тип 02 DEKraft (380 В)
Реле контроля фаз DEKraft РК-101 тип 02 предназначено для сигнализации и управления коммутационными аппаратами, которые, в свою очередь, включают или отключают электрооборудование при некачественном сетевом напряжении.
Широко применяется в бытовой сфере и промышленности, особенно в системах автоматического ввода резерва (АВР), защиты асинхронных электродвигателей.
Размеры
Функциональные возможности
Реле РК-101 тип 02 выполняет следующие функции контроля сети:
- контроль чередования фаз;
- контроль обрыва фазы;
- контроль перенапряжения;
- контроль падения напряжения.
Принцип действия
- При подаче на реле контроля фаз трехфазного напряжения допустимой величины, которое лежит в пределах между Uмакс и Uмин, с прямым порядком чередования фаз происходит замыкание контактов 15-18 и размыкание контактов 15-16.
- При изменении трехфазного напряжения, которое выходит за пределы установленного диапазона, или изменении чередования фаз, или обрыве фазы происходит размыкание контактов 15-18 и замыкание контактов 15-16.
Также загорается световая индикация причины срабатывания реле контроля фаз.
Технические характеристики
| Артикул | 23301DEK |
| Тип изделия | реле контроля фаз |
| Диапазон настройки контроля перенапряжения Uмакс, В | 400 - 460 |
| Диапазон настройки контроля падения напряжения Uмин, В | 300 - 400 |
| Диапазон времени задержки на включение при перенапряжении, сек. | 2 - 8 |
| Диапазон времени задержки на включение при падении напряжения, сек. | 2 - 8 |
| Время переключения контактов при обрыве фазы или неправильном чередовании фаз, сек. | ?2 |
| Номинальный ток, А | 5 |
| Количество переключающих контактов | 1 |
| Среднее потребление, Вт | 3 |
| Механическая износостойкость, не менее, циклов | 106 |
| Коммутационная износостойкость, не менее, циклов | 106 |
| Напряжение питания (от сети), В | 380 |
| Тип индикации состояний | светодиодный |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Сечение подключаемого провода, кв.мм | 2,5 |
Схема электрическая
Диаграммы
|

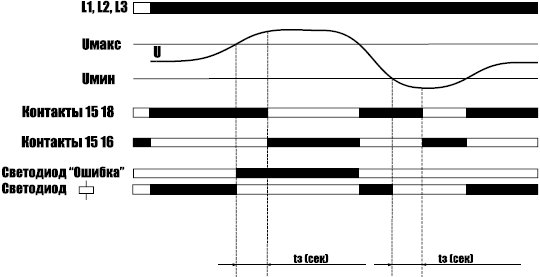

Диаграмма контроля перенапряжения и падения напряжения:
|

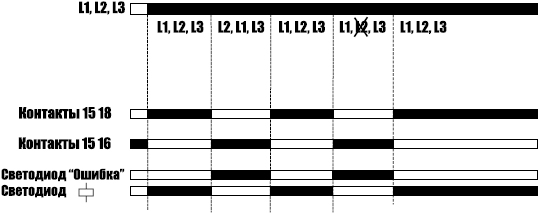

Диаграмма контроля чередования фаз и обрыва фазы:
|
Маркировка
 |
Диапазон настройки контроля перенапряжения, Uмакс в вольтах. |
 |
Диапазон настройки времени задержки на включение при перенапряжении, в секундах. |
 |
Диапазон настройки контроля падения напряжения, Uмин в вольтах. |
 |
Диапазон настройки времени задержки на включение при падении напряжения, в секундах. |
