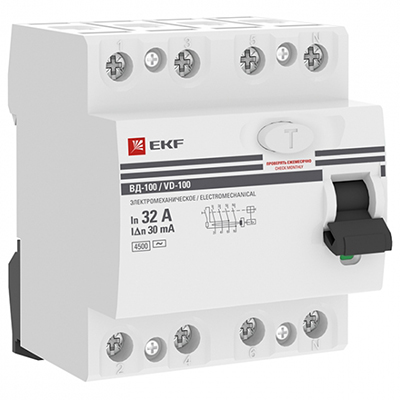

Выключатель дифференциальный (УЗО) ВД-100 4Р 32А 30мА EKF PROxima (тип AC)
Выключатели дифференциальные (устройства защитного отключения) ВД-100 EKF серии PROxima предназначены для работы в электрических цепях переменного тока номинальным напряжением до 400 В частотой 50 Гц.
Выключатели дифференциальные ВД-100 (УЗО) с номинальным отключающим током 30 мА применяются для защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки, для защиты электрооборудования при повреждении изоляции проводников и неисправностях.
Размеры
Конструкция и материалы
Выключатель дифференциальный (устройство защитного отключения) электромеханический состоит из дифференциального трансформатора тока и электромагнитного расцепителя.
Прибор оборудован кнопкой "Тест" для периодической проверки работоспособности.
- Корпус из не поддерживающей горение пластмассы.
- Контакты из беcкислородной меди с содержанием серебра.
- Индикаторное окно состояния контактов.
- Клеммы с насечками для надежного соединения с проводниками.
- Двухпозиционный зажим на DIN-рейку.
- Возможна коммутация алюминиевым и медным проводом.
Технические характеристики
| Артикул | elcb-4-32-30-em-pro |
| Тип изделия | выключатель дифференциального тока / устройство защитного отключения |
| Количество полюсов | 3P+N |
| Ширина по количеству модульных расстояний | 4 |
| Тип | электромеханический |
| Тип тока утечки | АС (переменный) |
| Селективная защита | нет |
| Номинальное (расчетное) напряжение, В | АС 230 |
| Номинальная частота сети, Гц | 50 |
| Номинальный ток, А | 32 |
| Номинальный отключающий дифференциальный ток, мА | 30 |
| Номинальный неотключающий дифференциальный ток (уставка) IΔn0, А | 0,5 IΔn |
| Номинальная включающая и отключающая способность Im, А | 1500 |
| Условный ток короткого замыкания, кА | 4,5 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 4 |
| Номинальное напряжение изоляции Ui, В | 660 |
| Механическая износостойкость, циклов | 10000 |
| Коммутационная износостойкость, циклов | 2500 |
| Время отключения при номинальном отключающем дифференциальном токе, не более, с. | 0,05 |
| Кратковременная задержка срабатывания | нет |
| С блокировкой | нет |
| Рабочая температура окружающей среды, °C | -10... +50 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Степень загрязнения | 2 |
| Способ крепления | на DIN-рейку ТН35 |
| Рабочее положение | вертикальное, с отклонением в любую сторону до 90° |
| Сечение присоединяемых проводников, кв.мм | 1 -16 (многожильный) / 1 - 25 (одножильный) |
| Класс защиты от поражения электрическим током | 0 (ГОСТ 12.2.007.0-75) |
| Возможность дополнительной комплектации | да |
| Срок службы, лет | 10 |
Маркировка
- Номинальный отключающий дифференциальный ток In - значение отключающего дифференциального тока, при котором УЗО должно срабатывать при заданных условиях.
- Класс токоограничения 3. Ограничивает ток короткого замыкания в пределах 1/3 полупериода.
- Номинальный ток УЗО - максимальный ток, который УЗО может выдерживать длительное время, сохраняя при этом свою работоспособность и защитные функции.
- Номинальный условный ток короткого замыкания Inc. Показывает, какой максимальный ток короткого замыкания УЗО может выдержать и при этом остаться работоспособным.
Схема электрическая принципиальная
Преимущества
- Доставка по всей России
- -5% при заказе на сайте
- Более 200 000 товаров в ассортименте
- Профессиональная консультация
- Кабель БЕЗ опасности
- Качество по ГОСТу
|
Бренд
|
EKF |
|
СрокГарантии, мес
|
12 |
|
Количество полюсов
|
4 |
|
Марка изделия
|
ВД-100 |
|
Номинальная отключающая способность, кА (Устройство защитного отключения (УЗО)/выключатель дифференциального тока)
|
4.5 |
|
Номинальный ток утечки, мА
|
30 |
|
Номинальный ток, А
|
32 |
|
Серия
|
ab39d9c9-41b6-11ee-a544-00155da43c00 |
-
