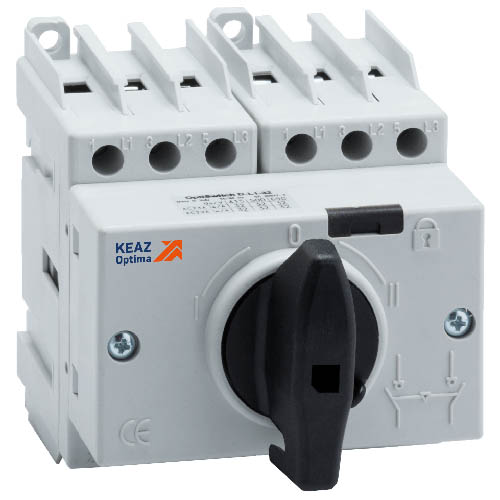

Выключатель-разъединитель реверсивный OptiSwitch DI-25-3С КЭАЗ (3Р, 25 А)
Выключатели-разъединители КЭАЗ серии OptiSwitch DI на токи от 16 до 125 А предназначены для включения, пропускания и отключения нагрузки электрических цепей постоянного и переменного тока напряжением до 690 В и применения в шкафах систем распределения и управления в качестве главного и секционного выключателя, аварийного выключателя или переключателя нагрузки, а также в другом низковольтном оборудовании распределения и передачи электроэнергии.
Реверсивные выключатели-разъединители обеспечивают бесперебойную подачу питания и моментальное переключение с одной питающей линии на резервную при перегрузке источника питания или при производстве профилактических работ.
Преимущества

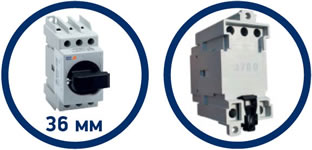

- Трехполюсные выключатели-разъединители с номинальным током до 63 А занимают место равное двум стандартным полюсам на DIN-рейку.
- Установка и демонтаж выключателей-разъединителей на DIN-рейку выполняются без применения инструментов легким нажатием на разъединитель.

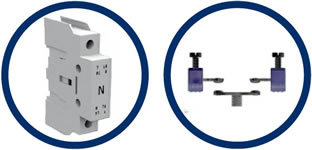

- Установка и снятие четвертого полюса, а также установка полюсов нейтрали и заземления является быстрой и простой операцией, не требующей применения специального инструмента.
- Двойной разрыв позволяет гарантировать полное обесточивание отключаемой линии.

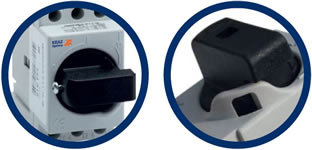

- Поставляются с несъемной, эргономичной рукояткой.
- Блокировка рукоятки.
Размеры
| Высота корпуса, мм | 81 |
| Ширина корпуса, мм | 73 |
| Глубина корпуса, мм | 96 |
Конструкция и материалы
- Конструкция контактов обеспечивает их самозачистку.
- Аппарат изготовлен из материалов на основе стекловолокна, не поддерживающих горение.
- Контактная группа, в том числе и контакты основания покрыты серебром, что обеспечивает незначительные потери мощности.
- Все контактные соединения предохранены от самоотвинчивания, соответствуют ГОСТ 10434.
- Металлические части защищены от коррозии по ГОСТ 9.303.
Технические характеристики
| Артикул | 332079 |
| Тип изделия | выключатель / переключатель нагрузки |
| Исполнение | реверсивный |
| Количество полюсов | 3 |
| Наличие привода | ручной |
| Тип элемента управления | рукоятка поворотная короткая (узкий хват) |
| Положение рукоятки | I - 0 - II |
| Число направлений коммутации | 2 |
| Номинальное рабочее напряжение переменного тока Uе, В | 690 |
| Номинальный ток In, А | 25 |
| Номинальный ток Ie при категориях применения АС-21А, АС-22А, А | 25 (415 В, 500 В, 690 В) |
| Номинальный ток Ie при категории применения АС-23А/В, А | 25 (415 В) 16 / 25 (500 В, 690 В) |
| Номинальная включающая способность Icm при 415 В, А | 250 |
| Номинальная отключающая способность Ics при 415 В, А | 200 |
| Номинальное напряжение изоляции Ui, кВ | 1,5 |
| Номинальное импульсное напряжение изоляции Uimp, кВ | 4 |
| Мощность при АС-23, кВт | 11 (415 В) / 14 (500 В) / 19 (690 В) |
| Ток короткого замыкания 1 сек. Icw, А | 1,1 (400 В) |
| Дополнительный предохранитель с характеристикой gG, А | 25 |
| Действующее значение тока короткого замыкания, кА | 10 |
| Механическая износостойкость, циклов | 10000 |
| Электрическая износостойкость, циклов | 1500 |
| Потери мощности на полюс, Вт | 0,1 |
| Способ крепления | DIN-рейка, монтажная поверхность |
| Тип подключения | винтовое соединение |
| Сечение подключаемых проводников, кв.мм | 16 |
| Диапазон рабочих температур, °C | -20... +40 |
| Степень защиты от пыли и влаги | IP00 |
| Стандарты | ГОСТ IEC 60947-3 |
| Вес изделия, кг | 0,3 |
Монтаж
- Выключатель устанавливается на DIN-рейку. Допускается монтаж выключателя к панели с помощью болтов.
- Выключатель может устанавливаться на дверь, горизонтальную или вертикальную панели распределительного щита.
- Рабочее положение в пространстве вертикальное и горизонтальное.
Допускается поворот выключателя до 90° в плоскости установки в двух направлениях.
